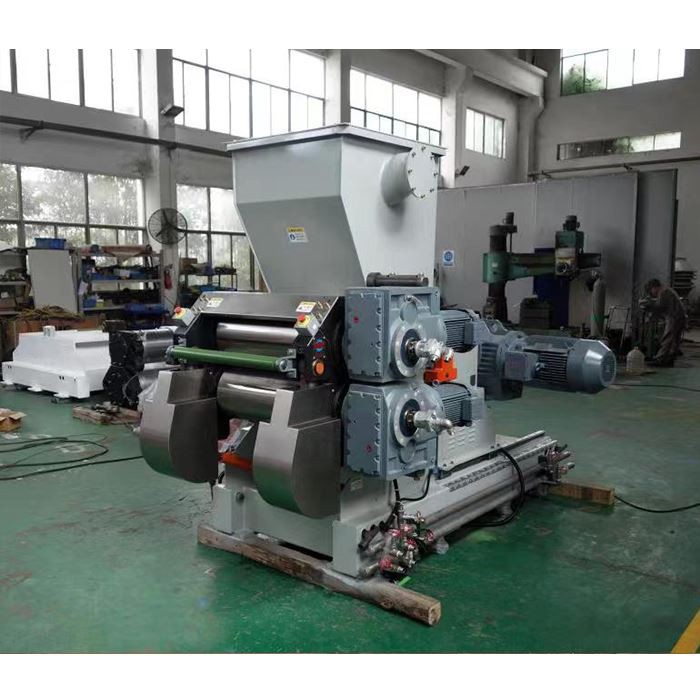

Máquina de Extrusão de Folhas de Borracha de Rosca Dupla

A máquina extrusora de folha de borracha de parafuso duplo é usada junto com o misturador, o misturador pode descarregar material de borracha em lotes e pressioná-lo em uma folha de borracha contínua.

A extrusora de parafuso duplo é composta por dois grupos de parafuso cônico, barril (incluindo placa de retenção fixa), rolamento, caixa de engrenagens de relação de velocidade e sistema de lubrificação, redutor, motor de acionamento, etc.Motor e redutor acionam o parafuso principal, engrenagem de relação de velocidade aciona o auxiliar parafuso para rotação de engate interno síncrono. Parafuso de nitreto, revestimento de cromo duro na face do barril e resfriamento/aquecimento de água.

1. Tipo de parafuso: cabeça única de cone duplo com passo variável e parafuso coletor de profundidade (passo desigual, profundidade desigual, tipo coletor, totalmente engrenado, parafuso cônico de cabeça única)

Estrutura do parafuso: borda do parafuso de fresagem, superfície endurecida, resfriamento de perfuração central, junta rotativa de água, tubo de água de resfriamento interno de aço inoxidável.

Modo de acionamento do parafuso: o redutor do motor aciona o parafuso principal, o parafuso principal e o parafuso auxiliar através da transmissão de engrenagem de relação de velocidade

Estrutura do barril: estrutura de fundição geral, acabamento da cavidade interna, parafuso e folga do rolo de 5 mm. Barril de resfriamento/aquecimento de água. A superfície de contato entre o barril e o material de borracha é revestida com cromo duro, a espessura da camada de cromo é ~ {{1 }}.15mm, e a dureza da camada de cromo é maior ou igual a 730HV10.

O defletor de borracha integrado na saída de borracha do barril pode evitar o perigo oculto de deformação, deslocamento e danos do defletor de borracha. A placa de retenção adota a forma externa alargada, que é benéfica para melhorar a qualidade da borda do filme e reduzir a energia consumo.

2. Dispositivo de prensagem de comprimidos de dois rolos: é composto de rolos superiores e inferiores, rolamentos e sedes de rolamentos, abertura e fechamento hidráulico, travamento e dispositivo de ajuste de distância do rolo, etc.

calandra de rolo duplo, o rolo da prensa pode ser aberto hidraulicamente: ~ 115 mm, fácil para limpeza e manutenção da extrusora. dobradiça instalada na extremidade frontal do barril como o ponto de viragem, e abre e fecha sob a ação do cilindro de óleo para travar e pressionar o filme. E através da configuração do dispositivo hidráulico, o rolo será aberto para alcançar on-line ajuste da distância do rolo.

Dispositivo de ajuste da distância do rolo: O rolo inferior é fixo, o rolo superior é aberto ou fechado por rotação hidráulica da dobradiça do assento do rolamento e os cilindros hidráulicos esquerdo e direito estão ligados. Folga de trabalho do rolo de pressão do comprimido: Min.4.0mm. A altura máxima de elevação do rolo: ~ 115 mm, que pode realizar o trabalho de degomagem e inspeção do cabeçote da máquina. A posição de operação da prensa de comprimidos é equipada com interruptor de parada de emergência de cabeça de cogumelo, reinicialização manual, para garantir uma operação segura.

3. Sistema de controle elétrico: É composto de gabinete de conversão de frequência, caixa de operação, conexão interna e cabo interno, com funções de partida, parada, controle de velocidade, ajuste de parâmetros de processo, controle lógico e proteção, proteção de alarme de segurança, comunicação com misturador , máquina auxiliar, dispositivo de resfriamento de filme, controle de velocidade de ligação e assim por diante.

4. Equipado com alarme de falha perfeito e dispositivo de parada de segurança

Proteção: sobrecorrente (transitória)/sobrecorrente (inversamente proporcional ao tempo).

Falha de feedback de velocidade.

Superaquecimento do motor - detecção e alarme de temperatura.

Detecção de velocidade zero, proteção de bloqueio lógico de parada, proteção de parada de emergência, superaquecimento do sistema de lubrificação do redutor, sobrepressão, extrusora de controle de fluxo e alarme, controle e proteção do ventilador da máquina mecânica de prensa de placas.

5. Funções de interface e comunicação

Realize o contato com o misturador, receba o sinal de descarga do misturador e transfira o sinal de permitir/rejeitar alimentação.

Para realizar o contato com a máquina auxiliar superior, os parâmetros de estado do equipamento são transmitidos ao sistema de controle da máquina auxiliar superior.

Realize a ligação com o dispositivo de resfriamento de filme, incluindo sincronização de velocidade, partida, parada.

1. O fornecedor garante que o equipamento contratado é um conjunto completo de equipamentos novos de excelente qualidade, em conformidade com as normas e especificações técnicas e de qualidade nacionais e industriais, bem como com os requisitos de qualidade, especificação, dados técnicos e desempenho estipulados nos anexos envolvidos no o contrato e adequado para uso estável seguro e de longo prazo.

2. Período de garantia: O fornecedor deverá responder tempestivamente aos requisitos de manutenção da qualidade do demandante, sendo que durante o período de garantia, o fornecedor será responsável pela manutenção gratuita das falhas decorrentes de problemas de qualidade do equipamento.
